Механизированная линия ремонта букс
Описание ММ505

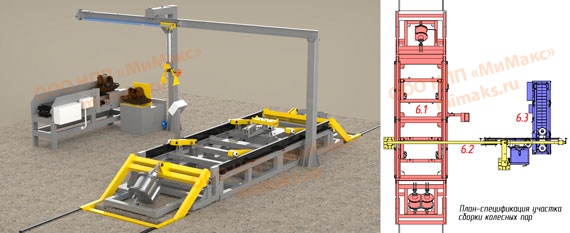

Механизированная линия ММ505 предназначена для выполнения комплекса работ по ремонту буксовых узлов и состоит из участков демонтажа и монтажа

Участок демонтажа предназначен для проведения демонтажа, мойки букс и деталей буксовых узлов подвижного состава

Участок монтажа предназначен для монтажа буксовых узлов на оси колесных пар
Медиа
Характеристика
Техническая характеристика | |
---|---|
Установленная мощность участка демонтажа букс. | |
Механизированная эстакада | 1.0 кВт, 380 В |
Мойка колесных пар | 90.6 кВт, 380 В |
Мойка корпусов букс | 79.0 кВт, 380 В |
Пластинчатый конвейер (2 шт.) | 4.0 кВт, 380 В |
Установка индукционного нагрева | 25 кВт, 380 В |
Мойка подшипников | 22.6 кВт, 380 В |
Стенд демонтажа букс | 2.0 кВт, 380 В |
Стенд выпрессовки подшипников | 0.5 кВт, 380 В |
Общая установленная мощность | 224,7 кВт 380 В |
Установленная мощность участка монтажа букс. | |
Механизированная эстакада | 1.0 кВт, 380 В |
Пластинчатый конвейер | 2.0 кВт, 380 В |
Стенд демонтажа букс | 2.0 кВт, 380 В |
Установка индукционного нагрева | 25 кВт, 380 В |
Общая установленная мощность | 30,0 кВт 380 В |
давление воздуха в пневмосети, МПа | 0,6 |
расход воздуха, м3/час | 12,0 |
Технические параметры оборудования и его комплектация могут быть изменены исходя из технического задания, выдаваемого заказчиком.
Состав
Участок демонтажа включает в себя следующее оборудование:
1. Механизированная эстакада со встроенным в нее следующим технологическим оборудованием:
1.1. Подъемник колесной пары на эстакаду.
1.2. Устройства позиционирования и перемещения колесной пары (для проведения технологических операций и накопления).
1.3. Подъемно поворотные устройства (на позициях съем крышки и центральной гайки, демонтаж букс, демонтаж внутренних колец подшипника).
1.4. Автоматический комплекс мойки колесной пары (с системой подготовки воды).
1.5. Опускатель колесной пары с эстакады.
2. Стенд демонтажа букс.
3. Стенд выпрессовки подшипников.
4. Пластинчатые конвейеры для передачи букс.
5. Двух ручьевые лотки для передачи подшипников.
6. Моечная машина подшипников с сушкой.
7. Моечная машина букс и деталей буксового узла.
Участок монтажа включает в себя следующее оборудование:
1. Механизированная эстакада со встроенным в нее следующим технологическим оборудованием:
1.1. Подъемник колесной пары на эстакаду.
1.2. Устройства позиционирования и перемещения колесной пары
1.3. Подъемно-поворотные устройства (на позициях установка крышки и центральной гайки, монтаж букс, установка внутренних колец подшипника).
1.4. Опускатель колесной пары с эстакады.
2. Стенд для монтажа буксовых узлов.
3. Кантовать букс для запрессовки подшипников.
4. Пластинчатый конвейер для подачи букс.
5. Транспортная тележка для подачи подшипников.
1. Механизированная эстакада со встроенным в нее следующим технологическим оборудованием:
1.1. Подъемник колесной пары на эстакаду.
1.2. Устройства позиционирования и перемещения колесной пары (для проведения технологических операций и накопления).
1.3. Подъемно поворотные устройства (на позициях съем крышки и центральной гайки, демонтаж букс, демонтаж внутренних колец подшипника).
1.4. Автоматический комплекс мойки колесной пары (с системой подготовки воды).
1.5. Опускатель колесной пары с эстакады.
2. Стенд демонтажа букс.
3. Стенд выпрессовки подшипников.
4. Пластинчатые конвейеры для передачи букс.
5. Двух ручьевые лотки для передачи подшипников.
6. Моечная машина подшипников с сушкой.
7. Моечная машина букс и деталей буксового узла.
Участок монтажа включает в себя следующее оборудование:
1. Механизированная эстакада со встроенным в нее следующим технологическим оборудованием:
1.1. Подъемник колесной пары на эстакаду.
1.2. Устройства позиционирования и перемещения колесной пары
1.3. Подъемно-поворотные устройства (на позициях установка крышки и центральной гайки, монтаж букс, установка внутренних колец подшипника).
1.4. Опускатель колесной пары с эстакады.
2. Стенд для монтажа буксовых узлов.
3. Кантовать букс для запрессовки подшипников.
4. Пластинчатый конвейер для подачи букс.
5. Транспортная тележка для подачи подшипников.
