Комплекс мойки (обмывки) рам тележек
Описание ММ752
![Комплекс мойки (обмывки) рам тележек | НПП Мимакс](/assets/cache_image/assets/gallery/109/978_0x0_88d.jpeg)

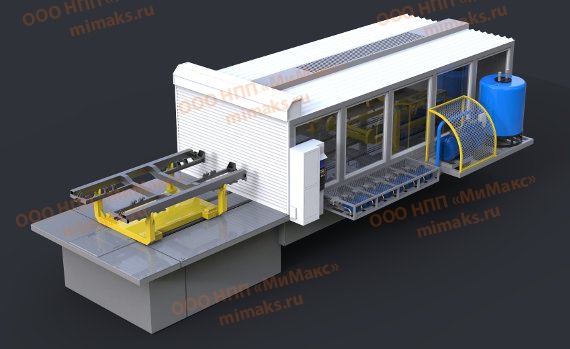

Моечный комплекс предназначен для отмывки рам тележек вагонов электропоездов согласно регламенту по ремонту вагонов.
Моечный комплекс должен быть оснащен теплоизолированным баком приготовления моющего раствора в комплекте с насосом, устройствами подогрева моечного раствора, датчиками уровня и температуры. Моечная камера проходная. Рабочая камера оборудована моющей рампой, системой подъёма/опускания шторок при подаче/выкате рамы тележки в камеру и удаления отмытой рамы из камеры мойки. На поддоне установлен участок рельсового пути для движения по нему передаточной тележки. Для подачи передаточной тележки в моечную камеру и выкатки из неё используется электромеханический цепной привод. Обработка рамы - струйная.
Система подачи раствора - по замкнутому циклу с периодическим обновлением. Моечная машина оснащена системой очистки моющего раствора от грязи и масла.
Пульт управления машиной установлен непосредственно на моечном комплексе.
Технические характеристики: | |
---|---|
Напряжение питания, В | 380 |
Установленная мощность, кВт | 160 |
Максимальная загрузка, шт. | 1 |
Производительность, шт./ч | 3 |
Количество баков, шт. | 1 |
Емкость бака, м3 | 10 |
Давление на выходе из форсунок, Бар | 10 |
Габаритные размеры установки: | |
длина, мм | 15000 |
ширина, мм | 4200 |
высота с открытой шторкой, мм | 3200 |
Технические параметры оборудования и его комплектация могут быть изменены исходя из технического задания, выдаваемого заказчиком.
Мойка включает в себя следующие основные узлы:
- Система очистки моющего раствора от грязи и масла.
- Система подъёма/опускания шторок, при подаче/выкате рамы тележки в камеру и удаления отмытых рам из камеры мойки.
- Датчик уровня в баке.
- Система автоматического долива воды.
- Датчик контроля температуры в баке.
- Люки для проведения регламентных и ремонтных работ.
- Система поддержки заданной температуры моющего раствора.
- Электромеханический ценной привод для подачи передаточной тележки в моечную камеру и выката из неё.
- Система подачи раствора по замкнутому циклу с периодическим обновлением.
Бак, трубопроводы, соединительная и запорная арматура должны быть изготовлены из нержавеющей стали и цветных сплавов.
