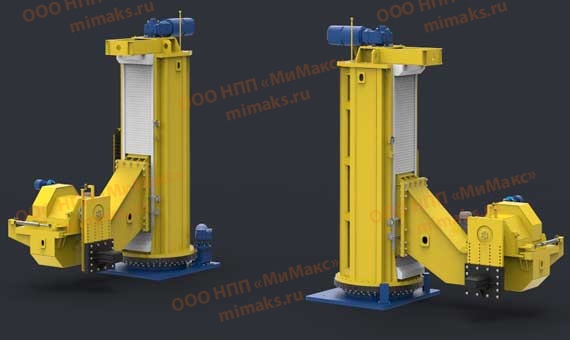

Кантователь для сварки кузовов люковых полувагонов
Описание ММ1031
Кантовочное устройство предназначено для комплексной механизации работ на позициях сварки кузовов люковых полувагонов. Выполняет удержание, вертикальное перемещение (подъем/опускание) и кантовку на угол ±90° заготовок кузовов, предварительно собранных на прихваточных швах. Позволяет интегрировать в непрерывную технологическую линию производства или ремонта вагонной техники.
Медиа

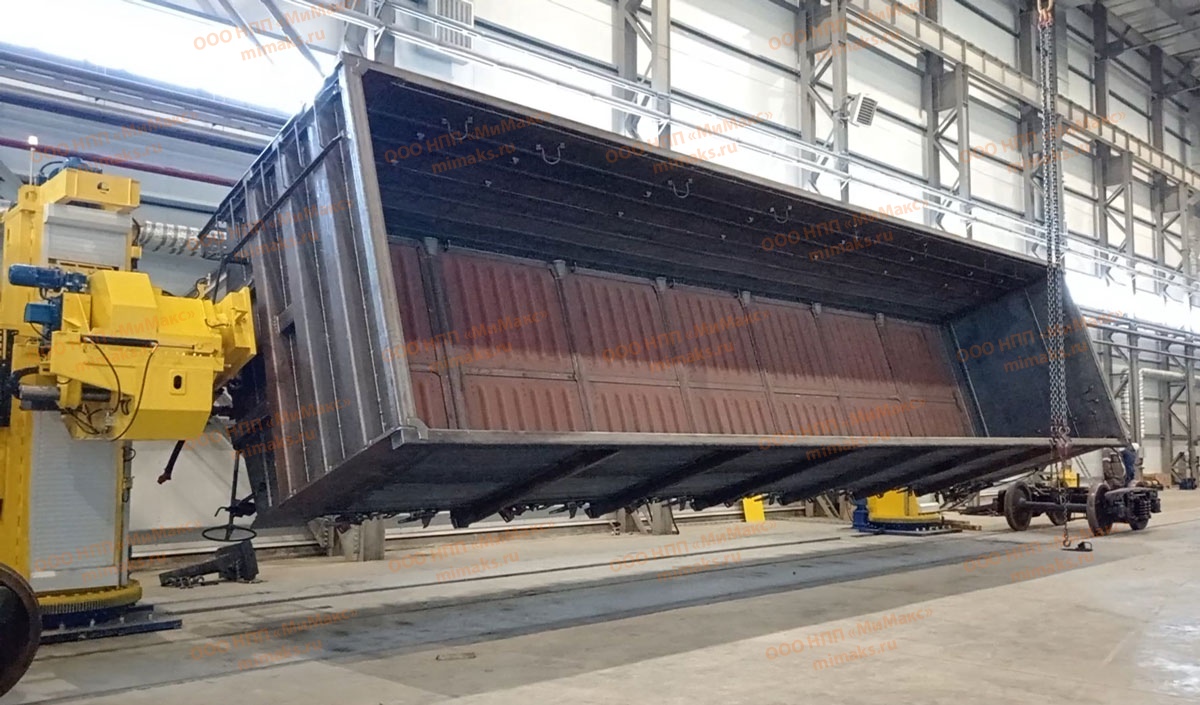

Фотографии ММ1031
Характеристика
| Технические характеристики: | |
|---|---|
| Напряжение питания, В | 380 |
| Общая мощность, кВт | 45 |
| Частота тока, Гц | 50 |
| Грузоподъемность, кг | 20000 |
| Рабочий вертикальный ход, мм | 1200 |
| Высота оси захвата,мм | 700-1900 |
| Привод механизма подъема | электромеханический |
| Скорость подъема, м/мин | 1,0 |
| Привод механизма вращения | электромеханический |
| Скорость вращения, об/мин | 0,5 |
| Угол поворота узла вращения +/-, град | 90 |
| Механизм зажима кузова | гидравлический |
| Ход механизмов зажима, мм | 400 |
| Глубина захода наконечника в передние упоры, мм | 200 |
| Режим управления | ручной |
| Тип кантователя | проходной с подъемными центрами, из 2-х стоек (приводных) |
| Поворот стоек кантователя, град | 90 |
| Габаритные размеры стойки кантователя: | |
| Длина, мм | 2030 |
| Ширина, мм | 4200 |
| Высота, мм | 4530 |
| Масса, кг | 10000 |
| Габаритные размеры занимаемого оборудования: | |
| Длина, мм | 20270 |
| Ширина, мм | 4200 |
| Высота, мм | 4530 |
| Масса установки, кг | 20000 |
Технические параметры оборудования и его комплектация могут быть изменены исходя из технического задания, выдаваемого заказчиком.
Состав
Установка включает в себя следующие основные узлы:
- Кантователь для сварки кузовов люковых полувагонов (комплект из 2-х стоек)
- Дистанционный пульт управления
- Анкер прижимной
- Гайка М30
- Шайба увеличенная 30
- Документацию
