Кольцевой кантователь
Описание ММ842
Кантователь предназначен для удержания и кантовки на 360° узлов грузовых вагонов при выполнении технологических операций сборки-сварки.
Медиа

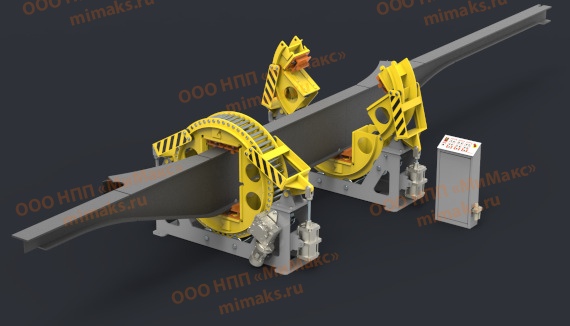

Фотографии ММ842
Характеристика
| Техническая характеристика | |
|---|---|
| Напряжение питания, В | 380 |
| Мощьность основного привода, кВт | 7,5 |
| Угол поворота узла вращения, град. | 360 |
| Частота вращения, не менее, об/мин | 1 |
| Давление воздуха в пневмосети, Бар | 6,3 |
| Высота оси вращения (от уровня пола), мм | 1000 |
| Привод механизма вращения | электромеханический |
| Привод раскрытия колец | пневматический |
| Режим управления | ручной |
| Грузоподъёмность, не менее, т. | 6 |
| Габариты стоек, мм | |
| Приводная | 2600*800*1900 |
| Ведомая | 2600*600*1900 |
Технические параметры оборудования и его комплектация могут быть изменены исходя из технического задания, выдаваемого заказчиком.
Состав
Изделие состоит из следующих узлов:
отдельно установленных на фундаментах – стойки приводной, стойки ведомой и пульта управления.
Стойка ведомая состоит из следующих узлов:
- рамы;
- привода вращения;
- опорно направляющих роликов;
- кольцевого ложемента с цевками состоящего из четырех откидных секторов с замками;
- рычагов с пневмоприводами;
Стойка ведомая поворотная имеет аналогичную конструкцию, но на раме отсутствует привод поворота, а на кольцевом ложементе отсутствуют цевки.
